360特供机AK47祥细拆解图文

时间:2012-07-02来源:网络 作者:尹方鸣 点击:
MTK手机网:360特供机AK47祥细拆解原文作者为尹方鸣,他是搜狗手机输入法产品负责人。 文章主要结构是: 1. 360特供机AK47(ALCATEL OT986)的质量问题,主要集中在飞线 和人工焊点;2. 详细拆
MTK手机网:"360特供机AK47祥细拆解"原文作者为尹方鸣,他是搜狗手机输入法产品负责人。
文章主要结构是:1. 360特供机AK47(ALCATEL OT986)的质量问题,主要集中在飞线 和人工焊点;2. 详细拆解AK47 ;3. 快速拆解了HTC Desire 和MEIZU MX做简单对比;4. 分析飞线和人工焊点的存在原因,以及是否会对手机产生质量问题。

原文如下:
作为一个手机爱好者,得知当前饱受争议且炙手可热的360特供机AK47终于要发布,我没有理由不在2012年6月28日上午10点第一时间拍下一台手机,拿回来一看究竟。有图1为证:

本文来自MTK手机网http://www.mtksj.com

本文来自MTK手机网http://www.mtksj.com

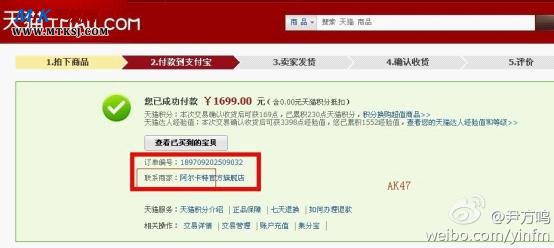

图1 下单购买AK47

本文来自MTK手机网http://www.mtksj.com

从下单到手机入手,顺风快递总共花了2天时间,虽然还没有达到京东上午下单下午到货的速度,毕竟从广东惠州发过来,还算可以接受。欣喜之余发了一条微博得瑟一下,没想到竟然惹来各位圈内好友一致的回应『拆机』~『拆机』(有感于舆论的威力真强大啊),如图2;

本文来自MTK手机网http://www.mtksj.com

本文来自MTK手机网http://www.mtksj.com

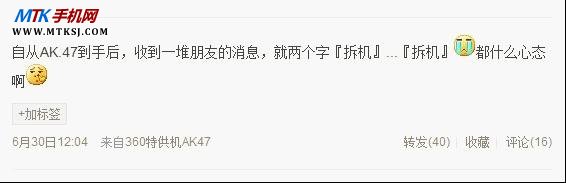

图2 拆机呼声高涨 本文来自MTK手机网http://www.mtksj.com

好吧,既然大家都这么期待,虽然新买的手机确实有点不舍得,但咱就豁出去吧,反正闲着也是闲着,从外面找来一堆专业工具,并有幸邀请到一位『砖家』,前华勤通信高级手机硬件工程师,现在中科院资深硬件工程师来莅临指导。O(∩_∩)O~ 本文来自MTK手机网http://www.mtksj.com

第一节 争论焦点: AK47『做工寒碜』、『质量成疑』 本文来自MTK手机网http://www.mtksj.com

本文来自MTK手机网http://www.mtksj.com

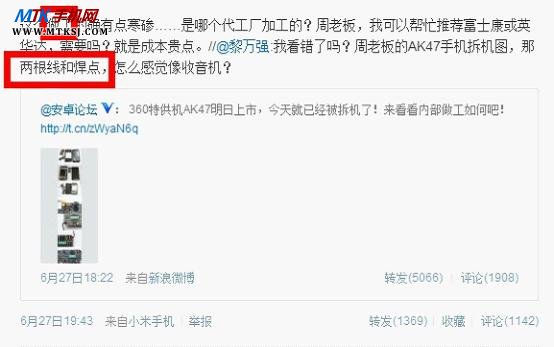

图3 微博截图 本文来自MTK手机网http://www.mtksj.com

本文来自MTK手机网http://www.mtksj.com

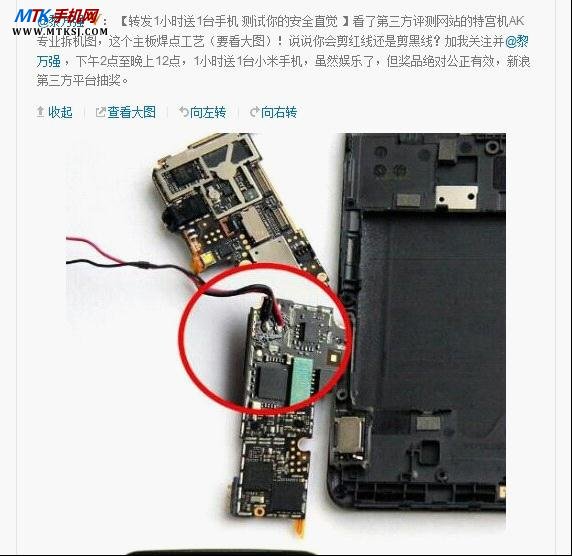

图4 微博截图

本文来自MTK手机网http://www.mtksj.com

经过仔细收集和总结了,正如上图3、图4所示,关于AK47手机硬件结构设计『做工寒碜』的争论焦点主要集中在两大方面:

本文来自MTK手机网http://www.mtksj.com

1) 两块电路板之间存在『飞线』连接的设计;(应避免使用飞线) 本文来自MTK手机网http://www.mtksj.com

2) 存在人工焊接点的现象;(应该用机器焊点,更牢固)

本文来自MTK手机网http://www.mtksj.com

由于存在了以上两大问题,因此无数想买AK47的网友们都产生了一个焦虑,AK47的手机质量是否有问题?是否能买?

本文来自MTK手机网http://www.mtksj.com

第二节 动手拆解 AK47

本文来自MTK手机网http://www.mtksj.com

毕竟是一台崭新的手机,而且以前也没拆过AK47,两个人从晚上21:45开始到22:20足足花了35分钟的时间才把手机拆开。(其实不是只拆螺丝钉就可以的,汗~)

本文来自MTK手机网http://www.mtksj.com

期间遇到的最大困难,这里简单的跟大家分享一下(有兴趣的朋友也可以自己拆着试试):打开手机盖、取下电池、拧开9个螺丝钉以后,后盖被隐藏在里面的很多卡扣固定,丝毫找不到破绽,很难取下后盖。 本文来自MTK手机网http://www.mtksj.com

核心解决方法:1)仔细看发现在电池槽的上下两端各有一个矩形的孔,用规格最小的平口螺丝刀伸进去顶一下,中间就开了,这是第一步;2)由于电路的后盖是完整的一块,因此沿四周稍微用力扣开即可,别怕扣坏了 ,不用点力气很难打开。同时也证明这机器绝对不是二手的,被拆过的机器很容易就打开了。如下图5~图 9所示 本文来自MTK手机网http://www.mtksj.com

本文来自MTK手机网http://www.mtksj.com

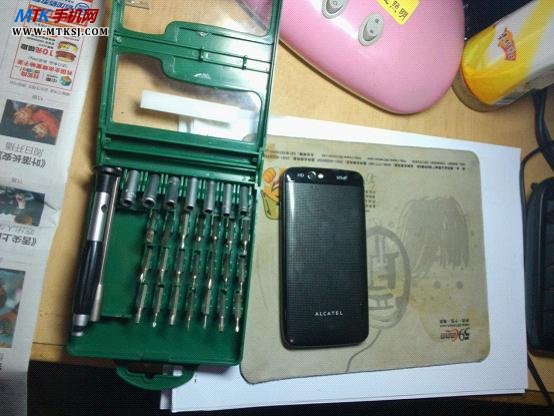

图5 专业工具来了
转载MTK手机网原创文章请保留链接:360特供机AK47祥细拆解图文
