千元新旗舰 360手机N4网友拆机评测

时间:2016-05-12来源:奇酷论坛 作者:锤子哥 点击: 5评论
一款手机除了需要超强的硬件配置,精美的外观,抄底的售价等外,内部的做工其实也是我们十分关注的焦点,昨天顶着空调罢工,满头大汗的情况之下,硬是粗暴的把360手机N4拆机了
    一款手机除了需要超强的硬件配置,精美的外观,抄底的售价等外,内部的做工其实也是我们十分关注的焦点,昨天顶着空调罢工,满头大汗的情况之下,硬是粗暴的把360手机N4拆机了。

360手机N4拆机评测

    因我的单反无法拍微距,所以此次拆机所有图片全部用手机拍的,所有一些图片不是很清晰还请见谅和理解,360手机N4的拆机相对”比较简单“看完我这个帖子后,外壳看不到一颗螺丝孔,研究了半天都不知道如何下手,一开始我还用吹风机硬是给外壳给烤了一顿(苦于网上没有教程可以对比参考),突然想到以前的诺基亚手机有从卡槽入手的经历,当我拔出SIM卡槽后,通过那卡槽孔,才将那外壳给拆开,原来这款手机采用的并非常见的通过热熔胶加胶圈来固定后盖,而是卡扣的形式。
本文来自MTK手机网http://www.mtksj.com

360手机N4拆机评测

    拆机后,第一眼进入我视线的是这款手机的内部结构,仔细看会发现,每个连接器处都覆盖了一层透明膜,用来起到了一定的保护作用,还可以防尘,但是防水与否,这个有待验证。
360手机N4拆机评测

    此次拆机,使用暴力环节较多,作为资深拆机党居然忘记拍拆铁壳前的状态。下面就是被我暴力欺负后的残忍尸体。
360手机N4拆机评测

    拆开后,我们先来看看后盖的设计,通过观看得知,指纹识别模组被设计在了后盖上,同时用石墨将模组覆盖,可以起到保护的作用同时还可以散热,塑料壳的左上角有个条形码,通过条形码可以追索产品的生产信息,达到后续跟进的目的,也便于企业的管理控制,事实上我们会发现这款手机的很多地方都贴有这样的条形码小标签。 本文来自MTK手机网http://www.mtksj.com
360手机N4拆机评测

    塑料后盖的底下,也就是我们所说的出音孔,用了2块“红颜色\(老周情节)的超薄耐高温胶带堵住,既不影响音质的情况下还可以起到防止灰尘进入主板的情况发生。
360手机N4拆机评测

    前面提到,指纹识别模组被设计到了后盖上,我个人猜测也许是出于保护的原因,在主板与后盖之间又加了一个小支架,当然也许我分析错误,也许这个支架还有其他的作用。
360手机N4拆机评测

    通过拆除如图上标注红色圈圈的螺丝,掀掉塑料支架,即可进入下个环节
本文来自MTK手机网http://www.mtksj.com

360手机N4拆机评测

    接下来一般首要事情就是拆电池
360手机N4拆机评测

   拆除电池,通过查看电池背面的信息可以看到这块电池是聚合物锂离子充电型电池;电池的容量为:3080MA,充电限制电压:4.4V
360手机N4拆机评测

    拆完电池,根据红色圈圈,即可拆主板,进入手机最大脑的地方
360手机N4拆机评测

    主板正面特写
360手机N4拆机评测 本文来自MTK手机网http://www.mtksj.com

    主板反面特写
360手机N4拆机评测

    前置柔光灯特写,自拍党的福音
360手机N4拆机评测

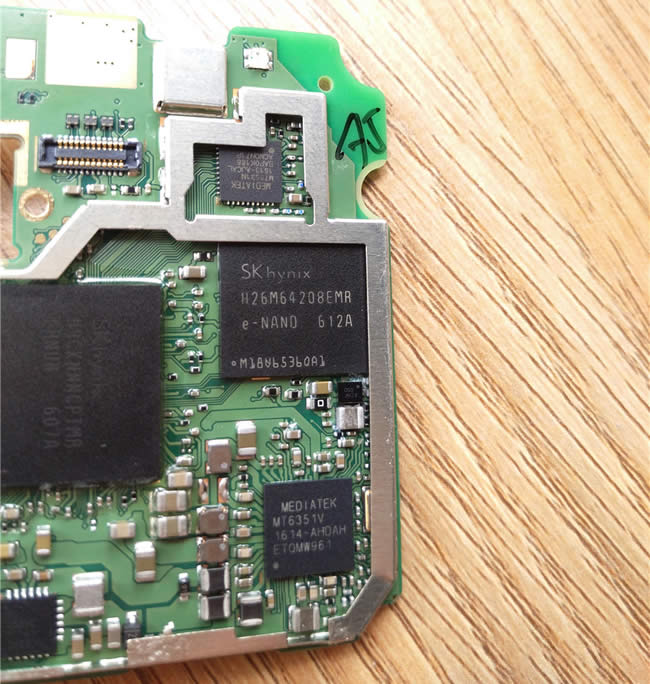

    通过拆除芯片金属保护罩,就出现了一台手机最核心的各种处理器,一起来看看吧。
360手机N4拆机评测

360手机N4拆机评测

360手机N4拆机评测

360手机N4拆机评测 本文来自MTK手机网http://www.mtksj.com

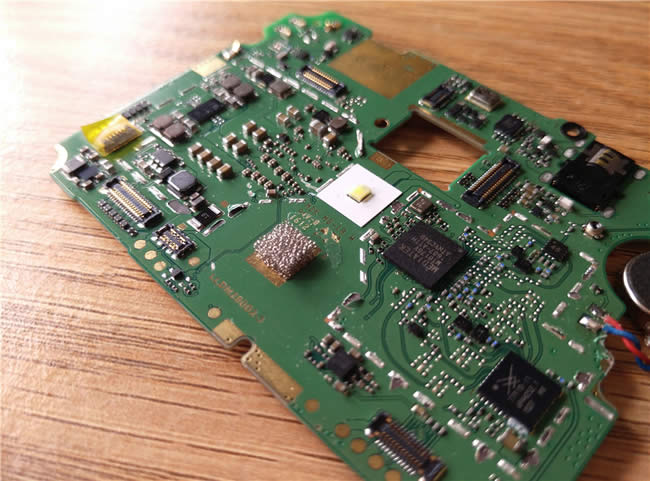

    主板各细节展示,比如抗震泡棉
360手机N4拆机评测

    双SIM卡槽
360手机N4拆机评测

360手机N4拆机评测

   金属保护罩
360手机N4拆机评测

    后置闪光灯特写
360手机N4拆机评测

    金属框架特写,采用铝镁合金
360手机N4拆机评测
本文来自MTK手机网http://www.mtksj.com


    同时为了更好的散热,在主板的下方,贴了大面积铜箔。
360手机N4拆机评测

    扬声器特写
360手机N4拆机评测

    USB充电器集成在小主板上,比较主流的设计方案
360手机N4拆机评测

    500万前置摄像头特写
360手机N4拆机评测

    1300万后置摄像头特写,索尼传感器,舜宇组装
360手机N4拆机评测
本文来自MTK手机网http://www.mtksj.com


    500万和1300万摄像头合影
360手机N4拆机评测

    360手机N4采用的是2.5D屏幕,屏幕与中框是直接压制而成为一个主体,也就是常见的GFF全贴合技术,作为个人用户而言,想拆开基本是没可能的。还是放弃吧
360手机N4拆机评测

360手机N4拆机评测

360手机N4拆机评测

360手机N4拆机评测

360手机N4拆机评测
本文来自MTK手机网http://www.mtksj.com

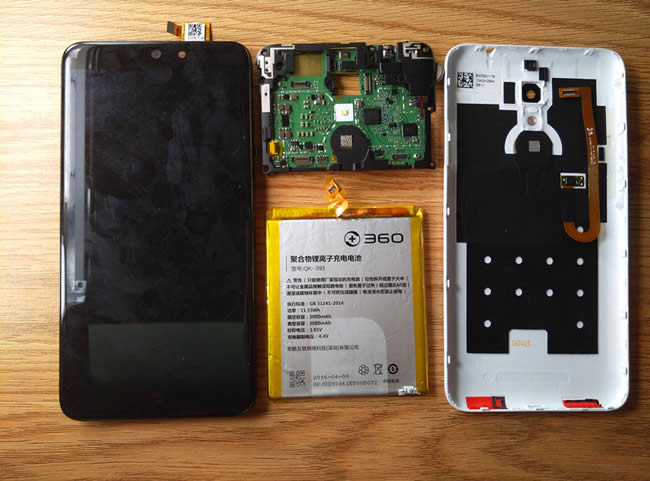

    最后来一组拆机全家福。(360手机N4拆机评测截取自360手机官方论坛,原文直达http://bbs.qiku.com/thread-361318-1-1.html
